Los usuarios de prótesis desean poder caminar con seguridad, comodidad y naturalidad. El modelo de andar debería ser lo más parecido posible al modo fisiológicamente sano. Con la Rodilla 3R60 EBS, los usuarios caminan bien.

Los usuarios de prótesis desean poder caminar con seguridad, comodidad y naturalidad. El modelo de andar debería ser lo más parecido posible al modo fisiológicamente sano. Con la Rodilla 3R60 EBS, los usuarios caminan bien.

A primera vista

- Característica especial EBS: Mucho más cerca del modo de caminar fisiológico
- Más pequeña, más ligera y con un sistema hidráulico optimizado en la fase de impulsión
- Apropiada para todos los niveles de amputación
- Apropiada para los grados de movilidad 2 y 3

EBS significa Seguro Elástico de Flexión ("Ergonomically Balanced Stride"). Mejoramos esta construcción única y de eficacia probada - que ha demostrado ser única miles de veces - incluso con esta nueva generación de la 3R60.

Los usuarios de prótesis desean poder caminar con seguridad, comodidad y naturalidad. El modelo de andar debería ser lo más parecido posible al modo fisiológicamente sano. Con la Rodilla 3R60 EBS, los usuarios caminan bien. La flexión controlada de la rodilla de hasta 15° durante el golpe de talón es un factor decisivo. Usted puede ajustar la flexión de la rodilla durante la fase de apoyo para cada forma de caminar. Esto alivia el muñón, las caderas y la columna del usuario de prótesis lo que proporciona una estabilidad adicional.

Función Especial en la Fase de Apoyo

Con la rodilla policéntrica, el centro de rotación instantáneo (ICR) se localiza donde se cruzan las extensiones de los ejes posteriores y anteriores de la rodilla (Ilustración 1). La localización del centro de rotación durante el impacto determina la seguridad de la prótesis. En esta parte de la fase de apoyo, los componentes proximales de la articulación de la 3R60 se balancean dorsalmente alrededor del eje inferior (Ilustración 2A), lo que causa que el ICR se cambie en la dirección proximal y dorsal (Ilustración 2, B).

Comparada con otras rodillas protésicas, la seguridad aumenta en gran medida con la flexión de la rodilla. La almohadilla de elastómero azul de la unidad EBS se comprime moviendo la pieza basculante hacia arriba (Ilustración 2, C). Esta pieza basculante sirve como control visual para medir la eficacia de la función EBS (Illustration 3). Un sistema hidraúlico en la unidad EBS facilita un efecto de impulsión al final de la fase de apoyo y por lo tanto, un mayor confort durante la marcha.

Control Optimizado durante la Fase de Impulsión

Un sistema hidráulico innovador controla el comportamiento de la rodilla durante la fase de impulsión. Los valores de amortiguación del sistema hidráulico se basan en las investigaciones del análisis de la forma de caminar. Para el usuario, esto principalmente significa que puede iniciar con facilidad la fase de impulsión, ofreciendo un mayor rango de velocidades de marcha. La amortiguación en la flexión y en la extensión se pueden adaptar individualmente a las necesidades del usuario de la prótesis.
La estructura policéntrica especial hace posible que el usuario se siente con facilidad y ofrece más espacio libre hasta el suelo durante la fase de impulsión. Esto aumenta la seguridad y la comodidad.

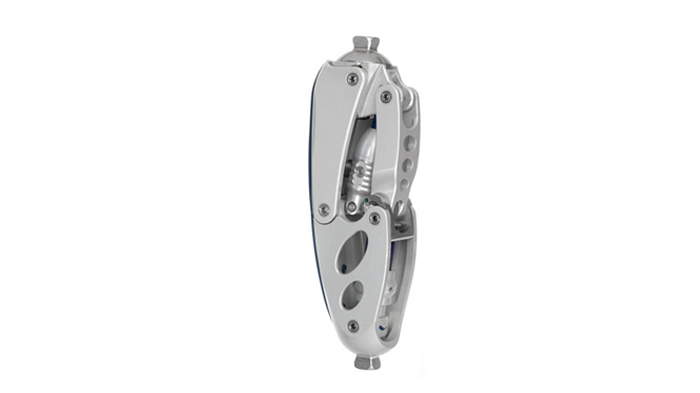

La nueva generación de la 3R60 es más pequeña y pesa 845 gramos, tambíen más ligera que su predecesora. Hay disponibles cuatro adaptadores modulares para cada tipo de amputación.

La construcción recibió el Reddot Design Award – un sello de calidad internacional al diseño – en 2005.
